Une lecture rapide du dossier
Changer l'activité du local sans supposer que l'existant est suffisant
Le local disposait déjà d'une mezzanine-galerie accessible au public, d'environ 4,30 m × 3,20 m. Le projet de restauration imposait de vérifier sa capacité portante, autrement dit ce que ce plancher existant pouvait supporter dans le nouvel usage étudié. Le local se situe à Paris 9e, où Structévia intervient à Paris pour ce type de vérification.
Le sujet n'était pas de dimensionner une mezzanine neuve. Il fallait justifier un ouvrage existant, dans un bâtiment ancien, alors qu'une partie de sa structure restait cachée derrière le plancher, le faux plafond et les habillages. Le diagnostic précède ainsi toute décision, y compris un éventuel renforcement de structure.
Comprendre d'abord ce qui composait réellement la mezzanine
Le rapport rapproche la mezzanine d'une typologie fréquente dans les immeubles parisiens anciens : un plancher porté par des solives métalliques avec un remplissage lourd. Mais les observations ne permettaient pas d'identifier toutes les caractéristiques du système porteur.

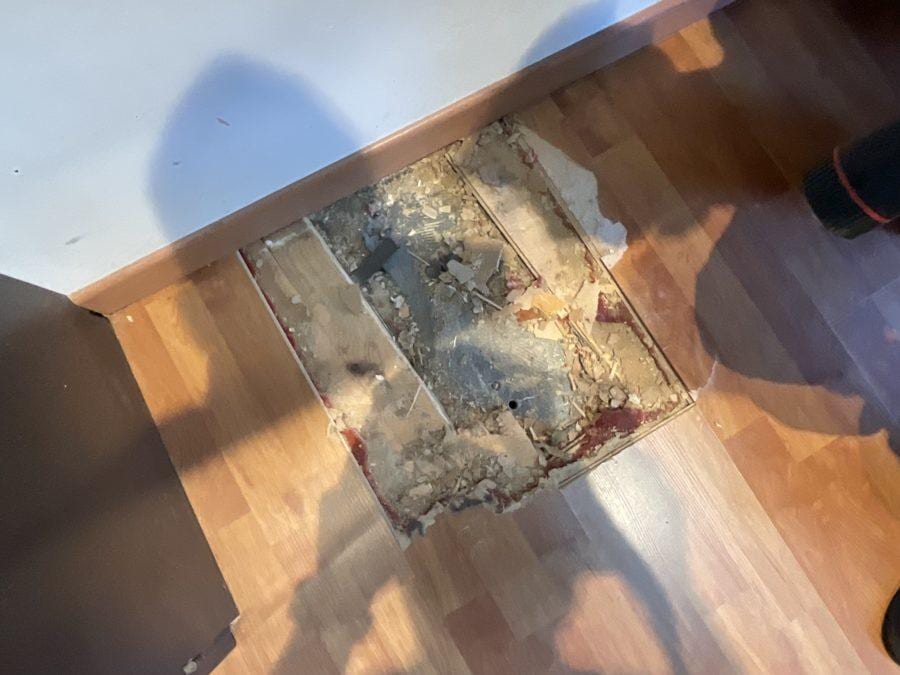

Ce que le sondage a révélé
- une géométrie d'environ 4,30 m × 3,20 m ;
- une épaisseur totale d'environ 34 cm pour l'empilement des couches du plancher ;
- une structure portée par des poutrelles ou solives, et non par une dalle pleine homogène ;
- un élément métallique plat d'environ 1 cm et un remplissage épais de type ancien.
Ce qui restait à confirmer
- matériau et dimensions exactes des poutrelles ;
- distance entre elles et sens de portée ;
- longueur d'appui ;
- nature précise du remplissage ;
- nature du plat métallique : élément de platelage ou partie d'une solive interceptée par le sondage.
La démarche Structévia
Ne pas transformer une hypothèse en certitude. Le rapport retient donc des hypothèses de calcul explicites, à confronter à la structure réellement découverte lorsqu'elle devient plus largement accessible. La structure métallique retenue pour la vérification sert de modèle de calcul ; ses caractéristiques doivent être confirmées à ce moment-là.
Passer d'une boutique à un restaurant n'augmentait pas automatiquement la charge réglementaire
Le projet avait d'abord été abordé avec une charge d'exploitation de 5,0 kN/m². L'analyse a conduit à requalifier cette valeur en fonction de l'usage réel de la zone, conformément aux catégories de charges d'exploitation de la NF EN 1991-1-1 et de son Annexe Nationale française.
La « charge d'exploitation » est la charge que le calcul doit prendre en compte en fonction de l'usage de la zone. La requalification a consisté à ne plus raisonner sur une valeur unique, mais à revenir à l'usage réel de la zone concernée, avant et après le projet. Dans ce dossier, la situation initiale retenue et l'usage projeté ne relevaient pas de la même catégorie.
| Situation | Catégorie | Charge d'exploitation |
|---|---|---|
| Situation initiale considérée : zone d'accès du public attenante à la boutique, telle que retenue dans ce dossier. | C3 | 4,0 kN/m² |
| Usage projeté : salle de restaurant avec tables et chaises, telle que retenue pour la zone concernée dans ce dossier. | C1 | 2,5 kN/m², soit en ordre de grandeur environ 250 kg répartis sur chaque mètre carré |
Ce qu'il faut comprendre
La destination commerciale seule ne suffit pas à fixer la charge. Il faut identifier l'usage réel de la zone concernée et appliquer la catégorie réglementaire correspondante. Dans ce dossier, la charge retenue pour la salle de restaurant est inférieure à celle de la configuration C3 considérée pour la situation initiale.
Point de vigilance
L'équivalence en kg/m² sert uniquement à donner un ordre de grandeur. Elle ne constitue pas une capacité d'usage générique de la mezzanine : une zone de regroupement, une réserve, une cuisine ou un autre usage peut conduire à des charges différentes.
Construire une hypothèse vérifiable plutôt que prétendre tout connaître
À partir des observations et des dimensions disponibles, l'étude a retenu pour la vérification de référence une poutrelle métallique de section 140 × 80 × 5 mm, avec un entraxe de 70 cm, c'est-à-dire une distance de 70 cm entre deux poutrelles dans le modèle retenu. Cette progression en quatre temps s'appuie sur la méthode de travail Structévia.
Outil de calcul
Les vérifications ont été réalisées sous Autodesk Robot Structural Analysis. Les dimensions géométriques précises du modèle ne sont pas reproduites dans cette synthèse publique.
Une structure modélisée vérifiée, mais une conclusion conditionnée à l'existant
Sous les hypothèses retenues dans la note de calcul, la poutrelle métallique modélisée satisfait aux exigences considérées des Eurocodes. L'étude conclut également à la vérification du plancher vis-à-vis des sollicitations prises en compte.
Cette conclusion n'est cependant pas présentée comme une validation sans réserve. Lors de l'intervention, l'accès à la structure porteuse restait partiel.
Une faisabilité vérifiée
La structure modélisée répond aux sollicitations considérées.
Des hypothèses identifiées
Le rapport distingue clairement ce qui est observé de ce qui doit être confirmé.
Les points à contrôler
Section réelle des profilés, épaisseur, entraxe, portée et conditions d'appui, lorsque la structure devient plus largement accessible.
Une réserve utile
Si les caractéristiques réelles diffèrent du modèle, l'étude doit être reprise sur la base des éléments constatés.
Un diagnostic structure ne sert pas seulement à répondre « oui » ou « non »
Dans l'existant, la qualité d'une étude tient aussi à la façon dont elle gère les informations manquantes. Dans ce dossier, le calcul a permis de vérifier le comportement de la structure telle qu'elle a été représentée dans le modèle. Mais l'étude a également défini précisément les caractéristiques à contrôler lorsque les habillages seront déposés.
Justifier plutôt que supposer
Il ne s'agissait pas de dimensionner un ouvrage neuf, mais de justifier un ouvrage existant dont une partie reste cachée.
L'usage réel fixe la charge
La destination commerciale seule ne suffit pas : il faut retenir la catégorie correspondant à l'usage réel de la zone.
Les manques font partie de l'étude
Profilés, épaisseur, entraxe, portée et conditions d'appui sont nommés, pour être contrôlés à la dépose des habillages.
